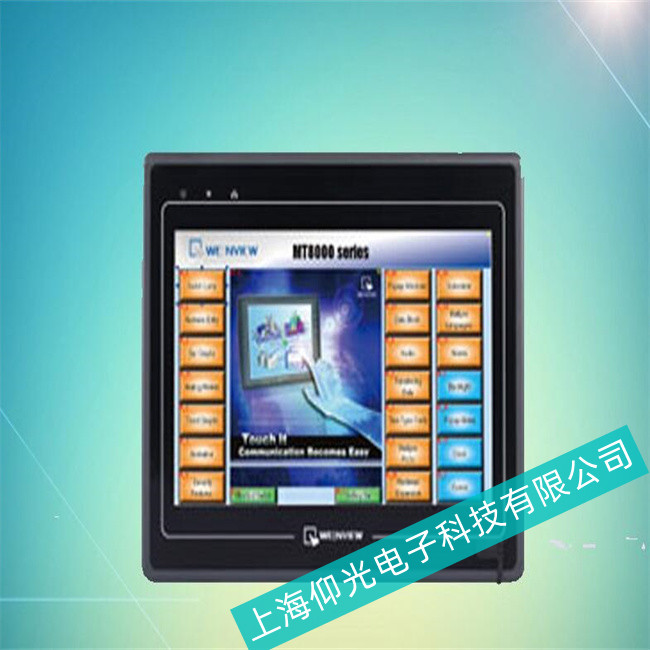

云南威綸通MT6103IP觸摸屏圖像抖動故障維修與維修注意事項
在維修威綸通觸摸屏圖像抖動故障中我們也了解到這個屏幕的系統顯示控制主要是由CRT視頻板等這些器件組成的，懂的維修的人會了解到CRT的作用是將視頻信號轉換為圖像進行顯示，視頻板的作用是將安符及圖像點陣轉換為視頻信號進行輸出。
那么像這種圖像不能顯示的故障也就說明了威綸通觸摸屏的CRT與視頻板肯定是有一個出現了故障的，所以在檢測這類故障時可以適當?shù)亩鄼z測這兩方面的原因，根據觸摸屏的不同顯示來檢測其他的方面，比如說有些觸摸屏是抖動與屏幕傾斜同時出現的，這也是很常見的一種故障了，但是在維修時可能更多的還要檢查一下驅動線路的故障。
威綸通觸摸屏圖像抖動故障的維修總結：
收到客戶這臺威綸通MT6103IP觸摸屏后便很好奇的上電檢測機器，看一下這臺觸摸屏的表屏故障是什么樣的，在機器上電的瞬間看到這臺威綸通觸摸屏的圖像以中間為中心點有規律的像四周抖動，并且屏幕顯示的并不是圖像而是點點，像我們常說的雪花一樣晃業晃去的，并且機器處于無法復位的狀態按復位鍵也是沒有任何的反應。
檢測系統時按住系統面板上的診斷鍵接通系統電源啟動，這時面板上方的4個指示燈開始閃爍，經過這翻的檢測說明視頻板出現了故障，在排除了輸入電源的故障后將視頻板拆下檢測。單單檢測一塊視頻板就能發現這臺威綸通觸摸屏視頻板的故障在于板面芯片損壞這明顯是板塊已經老化導致的，經過檢修確認板子的完好修復后裝機測試，這時觸摸屏恢復正常顯示，圖像抖動的故障消失。
威綸通觸摸屏維修注意事項
威綸通觸摸屏的主要作用是集成顯示和觸摸控制。由于觸摸系統是人機對話的中介，使用率極高，加上它本身是以玻璃為主體構成，故障的頻率和破碎率相來說高很多
