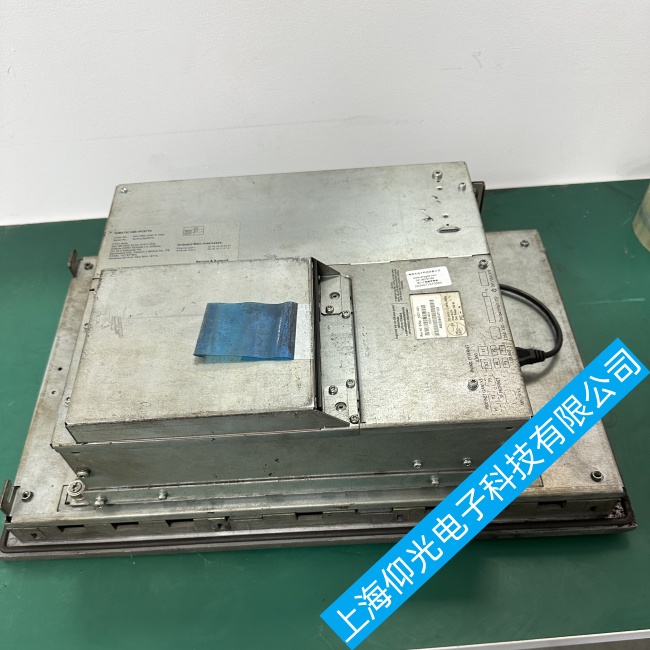

蕪湖西門子工控機IPC377G電路板出現短路故障維修二十年經驗
處理西門子工控機IPC 377G電路板短路故障需要細致的操作和技術知識，下面是一系列推薦的步驟來識別和解決此類問題：
1. 西門子工控機IPC377G電路板維修安全第一
首先，確保所有電源都已經斷開，以免發生電擊或火災事故。
2. 西門子工控機IPC377G電路板初步視覺檢查
尋找明顯損害：檢查電路板上有無燒焦痕跡、熔化的塑料、爆裂的電容或斷裂的焊點。
清潔灰塵：使用壓縮空氣或軟刷清除電路板上的灰塵和碎屑，有時灰塵積累會導致絕緣失效。
3. 使用多用電表檢測西門子工控機IPC377G電路板
電阻測試：在電路板未通電狀態下，使用多用電表的歐姆檔測試不同部分的電阻值。短路區域通常表現為零或非常低的電阻。
連續性測試：檢查關鍵路徑的連續性，特別是在有可疑短路的地方，確認信號線路沒有意外接地。
4. 分離和測試西門子工控機IPC377G電路板組件
逐個測試組件：如果可能，斷開電路板上的各個組件，單獨測試，以確定哪個組件導致了短路。
替換疑似部件：一旦發現有問題的元件，例如損壞的二極管、晶體管或集成電路，立即更換為新件。
5. 西門子工控機IPC377G電路板電路設計圖比對
對照?qǐng)D紙檢查：參照電路設計圖，檢查實際布線是否與設計相符，查找額外的走線或焊接錯誤。
6. 西門子工控機IPC377G電路板專業清洗劑
清潔殘留物：使用專業的電子清潔劑去除電路板上的助焊劑殘余或其他可能引起短路的物質。
7. 西門子工控機IPC377G電路板重新裝配和測試
再次檢查：在更換或修理完所有損壞的部件后，再次進行視覺檢查和多用電表測試，確保沒有新的短路點。
逐步加電測試：在確保安全的前提下，逐步給電路板供電，密切監視任何異常行為或氣味。
8. 西門子工控機IPC377G電路板專家協助
如果上述步驟仍無法解決問題，或如果你缺乏足夠的電子知識和工具去完成這項工作，強烈建議聯系西門子官方支持或認證的維修服務商。他們擁有專門的設備和專業知識，能夠更準確高效地診斷和修復復雜電路板故障。
處理電路板級別的故障往往需要精細的操作和高級的電氣工程知識，因此在嘗試自我修復前，一定要評估自身的能力范圍，避免造成更大的損害。
