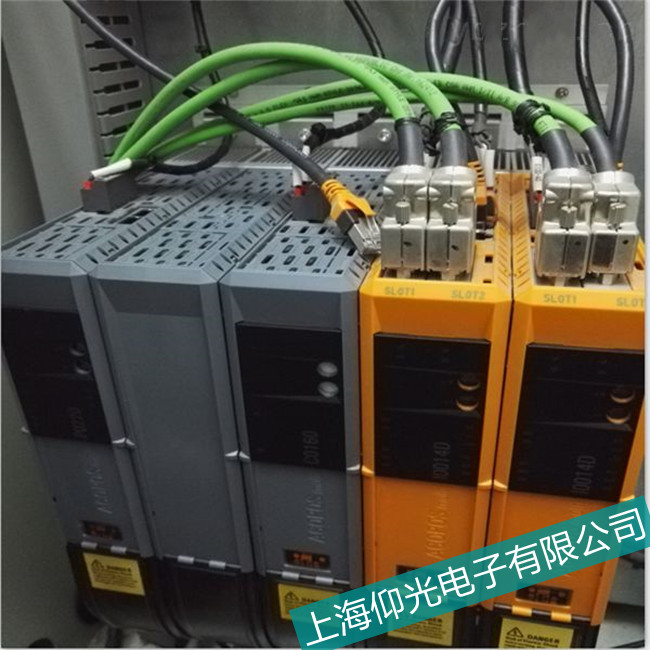

一、使能控制原理與信號路徑

1. 上位機（PLC / 運動控制器）發送使能指令 →
2. 控制線纜（如 X20 端子）傳輸信號 →
3. 驅動器內部光耦隔離轉換 →
4. 控制板邏輯電路處理 →
5. 功率模塊激活輸出

二、故障排查步驟

1. 檢查外部控制信號

• 使能信號輸入：
  使用萬用表檢測 X20 端子的使能引腳（通常為29/30 腳，+24V/0V 信號），確認上位機是否輸出正確的使能電平（高電平有效時應為 24V±10%）。
  • 若信號異常，檢查 PLC 輸出繼電器、I/O 模塊或通信線路是否故障。
  • 短接使能端子（如 29→30 腳），若驅動器使能，則判定外部控制信號問題。
• 緊急停止（EMG）回路：
  檢查急停按鈕、安全門開關等是否閉合，確認 X20 端子的13/14 腳（急停輸入）是否為 24V。若急�；芈窋嚅_，驅動器會封鎖使能。

2. 參數設置驗證

• 使能相關參數：
  通過 B&R Workbench 軟件檢查以下參數：
  • 2010.02：使能方式選擇（0 = 內部使能，1 = 外部使能）
  • 2010.03：使能信號極性（0 = 高電平有效，1 = 低電平有效）
  • 2010.04：急停功能選擇（0 = 無效，1 = 有效）
• 恢復出廠設置：
  若參數混亂，備份當前參數后執行恢復出廠設置（參數9900=1），重新配置基本參數（電機型號、額定電流等）。

3. 驅動器狀態監控

• 讀取故障代碼：
  驅動器面板或 Workbench 軟件顯示的故障代碼可指向具體問題，常見使能相關代碼：
  • F001：主電源過壓（檢查 DC 母線電壓是否超過 800V）
  • F003：主電源欠壓（檢查輸入電壓是否低于 320V）
  • F015：使能禁止（檢查使能邏輯及安全電路）
• 實時狀態監控：
  監測參數6040（實際使能狀態）和6041（使能禁止原因），判斷使能信號是否到達驅動器內部。

4. 硬件電路檢測

• 控制板接口檢查：
  斷開電源，檢查 X20 端子是否松動、氧化，清理引腳并重新插拔。
  • 測量光耦輸入端（如端子內部對應引腳）電壓，確認信號是否進入驅動器。
• 光耦隔離電路測試：
  使用示波器檢測光耦輸出端波形，判斷光耦是否正常工作（正常時應有高低電平跳變）。
  • 若光耦損壞，需更換同型號光耦（如 PC817、6N137）。
• 安全繼電器模塊：
  部分型號驅動器內置安全繼電器（如 X45 端子），若觸點粘連或線圈燒毀，會導致使能失敗。
  • 短接安全繼電器輸出端（如 X45 的 13/14 腳），若使能恢復，更換安全繼電器模塊。

三、維修操作流程

1. 控制信號修復

• 外部信號問題：
  • 更換 PLC 輸出繼電器或 I/O 模塊，確保 24V 使能信號穩定輸出。
  • 檢查控制線纜屏蔽層是否接地，避免干擾導致信號丟失。
• 內部信號處理：
  • 若光耦輸入端有信號但輸出異常，更換光耦元件，注意焊接溫度≤260℃，時間≤3 秒。
  • 檢查光耦后端的三極管、電阻是否損壞（常見故障點：限流電阻開路、三極管擊穿）。

2. 參數異常修復

• 參數重置步驟：
  1. 連接 Workbench 軟件，備份當前參數。
  2. 設置9900=1，恢復出廠設置。
  3. 重新輸入電機參數（如2000-2009）、控制模式（如2010）。
  4. 激活參數（9900=0），重啟驅動器。

3. 硬件更換流程

• 安全繼電器更換：
  1. 斷電并等待 5 分鐘放電，拆除 X45 端子連接線。
  2. 擰下固定螺絲，取出舊繼電器模塊。
  3. 安裝新模塊，確保引腳對齊，擰緊螺絲至力矩 1.5Nm。
  4. 恢復接線，上電測試使能功能。
• 控制板維修：
  若控制板上的 MCU、FPGA 等芯片損壞，需返廠維修或更換整塊控制板，注意更換后需重新校準參數。

四、預防措施

1. 電源穩定性：
   • 配置 UPS 或穩壓電源，避免電壓波動導致使能信號誤觸發。
   • 定期清理驅動器散熱風扇，防止因過熱導致控制板元件老化。
2. 信號抗干擾：
   • 使能信號線采用屏蔽雙絞線，與動力線分開敷設（間距≥100mm）。
   • 在 X20 端子處并接 100nF 陶瓷電容，濾除高頻干擾。
3. 定期維護：
   • 每年檢查一次控制端子緊固力矩（建議使用 0.5Nm 扭力扳手）。
   • 使用 Workbench 軟件讀取驅動器日志（參數9100），分析歷史故障記錄。

五、典型案例分析

• 原因：控制板上的光耦 PC817 因浪涌擊穿。
• 修復：更換光耦，在輸入端并接 1N4148 保護二極管。

• 原因：參數2010.04（急停功能）誤設為 “1”，外部急�；芈方佑|不良。
• 修復：調整參數為 “0”，更換急停按鈕。

若自行維修困難，建議聯系貝加萊技術支持（400-820-5835），提供故障代碼和監控數據，獲取遠程診斷或現場服務支持。
