貝加萊觸摸屏維修5PP520.155-00通訊不上維修方法
貝加萊觸摸屏5PP520.155-00通訊不上維修方法詳解
一、問題概述

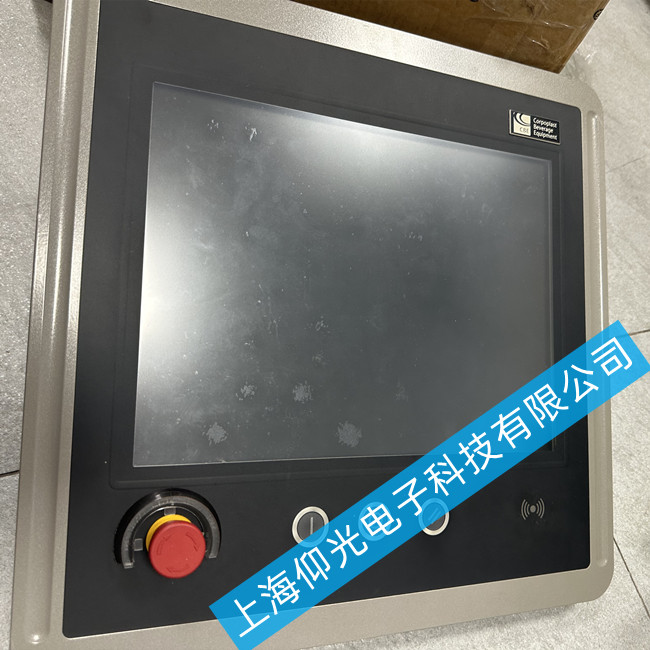

貝加萊(B&R)觸摸屏5PP520.155-00是一款廣泛應用于工業自動化領域的HMI(人機界面)設備，當出現通訊不上的故障時，會導致整個控制系統無法正常操作和監控。本文將詳細介紹該型號觸摸屏通訊故障的常見原因及系統化的維修方法。
二、常見通訊故障表現
觸摸屏完全無通訊響應
間歇性通訊中斷
通訊參數設置后無法保存
與PLC或其他設備的連接建立失敗
通訊指示燈異常(不亮/常亮/閃爍異常)
三、初步診斷步驟
1. 基礎檢查
電源檢查：確認觸摸屏供電正常(24V DC，電壓波動范圍±10%)
連接檢查：檢查通訊電纜是否松動、損壞或接觸不良
指示燈觀察：查看觸摸屏電源和通訊狀態指示燈情況
2. 通訊參數驗證
確認觸摸屏與PLC的通訊協議一致(如Ethernet Powerlink、CANopen、Modbus等)
檢查IP地址、波特率、站號等參數設置是否正確匹配
驗證通訊端口選擇是否正確(如RS232/RS485/Ethernet)
貝加萊觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
