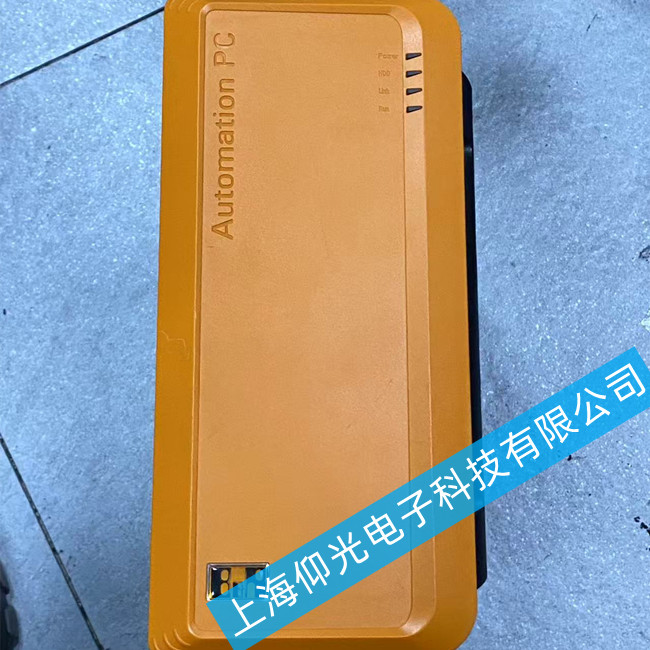

貝加萊工控機維修5P91:469781.003-00主板故障維修
貝加萊工控機主板常見故障現象
電源故障：主板無法上電或電源指示燈不亮
啟動異常：系統無法完成自檢，頻繁重啟
通訊中斷：現場總線接口（如POWERLINK、PROFIBUS）失效
I/O功能異常：數字量/模擬量輸入輸出端口工作不正常
內存錯誤：頻繁報內存校驗錯誤或容量識別不全
過熱保護：設備運行一段時間后自動關機
貝加萊主板典型故障維修案例
案例1：電源管理IC故障
現象：主板完全無反應，電源指示燈不亮
檢測：測量發現+5V_STBY電壓缺失
維修：更換TPS51200電源管理芯片，修復后電壓恢復正常
案例2：CAN接口故障
現象：CAN通訊時斷時續
檢測：示波器顯示CANH/CANL信號異常
維修：更換ISO1050隔離收發器后通訊穩定
案例3：內存校驗錯誤
現象：頻繁報0x0000007E藍屏錯誤
檢測：內存插槽觸點氧化，DIMM插槽B1腳接觸不良
維修：使用專業清潔劑處理插槽，更換內存條后故障排除
貝加萊工控機維修注意事項
靜電防護：必須佩戴防靜電手環，使用防靜電工作臺
焊接工藝：更換BGA芯片需使用返修工作站，溫度曲線嚴格控制在235±5℃
固件恢復：維修后需通過X20 USB Programmer刷寫最新固件
老化測試：維修完成后需連續運行72小時壓力測試
