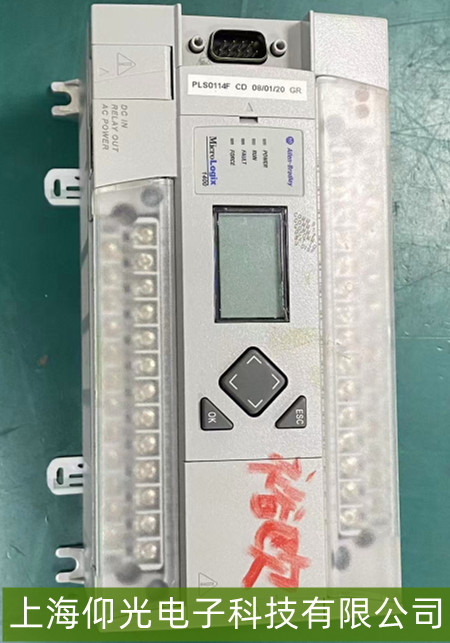

AB 控制器輸入電壓失常：故障分析與優化應對

AB（羅克韋爾自動化Allen-Bradley）控制器輸入電壓失常的故障分析與優化應對方案

結合工業控制領域常見實踐整理：

一、故障現象與核心影響
AB控制器（如CompactLogix、ControlLogix等系列）輸入電壓失常通常表現為：電源指示燈異常（如不亮、閃爍）、模塊報錯（如“電源故障”“輸入電壓超限”）、I/O模塊無響應或數據跳變。輸入電壓失常可能由供電不穩定、線路故障或控制器內部電源模塊問題引發，直接影響控制器的邏輯運算能力與I/O通道穩定性，嚴重時可能導致產線停機。

二、故障原因深度分析
供電電源問題
主電源波動：AB控制器標準供電為100-240V AC（或24V DC，依型號而定），若上游配電柜電壓超出范圍（如AC輸入低于90V或高于264V），會導致控制器內部電源模塊過壓/欠壓保護。常見于工廠電網負載突變（如大型電機啟停）或變壓器容量不足。
電源線路故障：供電線纜老化（絕緣層破損）、接觸不良（端子氧化/松動）或線徑過小（導致壓降過大），會使控制器實際輸入電壓低于額定值（如24V DC供電線路過長時，末端電壓可能衰減至20V以下）。

控制器內部電源模塊異常
控制器內置的DC-DC轉換模塊或AC-DC整流電路故障（如電容鼓包、開關管損壞），可能導致輸入電壓無法正常轉換為模塊所需的5V/3.3V等核心工作電壓，即使外部供電正常，控制器仍報輸入異常。

外部干擾與負載沖擊
同一供電回路中若連接大功率感性負載（如電磁閥、變頻器），其啟停時產生的浪涌電流或尖峰電壓可能通過線路耦合干擾控制器電源，導致瞬時電壓畸變。

三、優化應對策略
供電穩定性保障
前端防護：在控制器電源輸入端加裝穩壓器（AC供電）或DC電源模塊（24V DC供電），確保輸入電壓穩定在額定范圍（如AC 120V/240V±10%，24V DC±5%）。對于電網波動大的場景，可配置UPS（不間斷電源）提供應急電力。
線路優化：檢查供電線纜規格（按控制器額定電流選型，如24V DC供電建議線徑≥1.5mm²），縮短供電距離（避免長距離傳輸壓降）；緊固所有接線端子（使用防氧化鍍錫處理），并確保接地可靠（PE線單獨連接至配電柜地排）。

控制器與模塊級排查
電源模塊檢測：使用萬用表測量控制器電源輸入端子電壓（對比銘牌標稱值），若外部供電正常但控制器仍報錯，需拆機檢查內部電源模塊（如電容是否鼓包、電路板是否有燒蝕痕跡），必要時更換同型號電源模塊。
模塊隔離測試：逐個斷開I/O模塊（保留控制器主板供電），觀察是否仍有輸入電壓報警——若斷開后故障消失，可能是某個模塊短路拉低了整體輸入電壓，需更換故障模塊。

長期監控與維護
安裝電壓監測儀表（如數顯電壓表或智能電力監控模塊），實時記錄控制器輸入電壓波動情況，定位異常時段（如與工廠設備啟停時間關聯）。
定期清理控制器散熱孔（避免高溫加劇電源模塊老化），并按周期（如每半年）檢查供電線路絕緣性能（使用兆歐表測量線纜對地/相間電阻＞1MΩ）。
