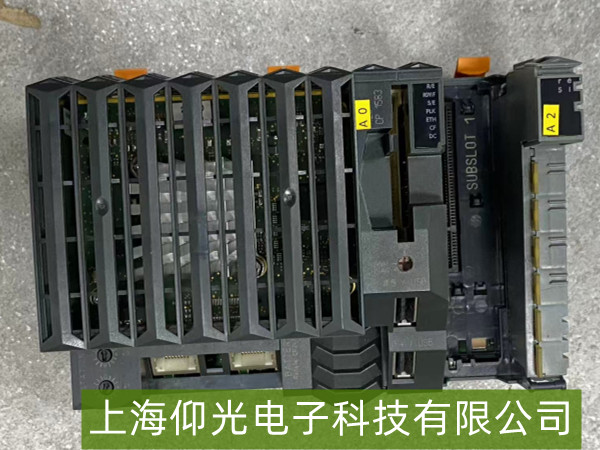

貝加萊X20 CPU模塊無輸出信號？這里有優化妙招！

貝加萊X20 CPU模塊作為自動化控制系統的核心，若出現無輸出信號問題（如DO模塊無開關量輸出、AO模塊無模擬量信號），會導致執行機構（如閥門、電機）無法動作，影響生產線運行。以下是針對性優化妙招，覆蓋常見誘因與解決步驟。

一、基礎排查：從電源到連接的“硬基礎”

電源驗證：X20 CPU模塊需穩定的24V DC供電（部分型號支持冗余電源）。用萬用表測量模塊電源輸入端子（通常標“+24V”和“0V”），確認電壓在22.8-25.2V范圍內（允許±5%波動）。若電壓不足或無輸入，檢查電源模塊輸出、接線端子是否松動（尤其注意X20系統的小型化端子易因振動松脫），或電源模塊本身故障（如保險絲熔斷）。

物理連接檢查：輸出模塊（如X20DO812、X20AO2622）的信號線需與負載（如繼電器、變頻器）可靠連接。重點排查：
端子排螺絲是否擰緊（X20模塊采用直插式端子，但長期運行后可能松動）；
信號線是否破損（尤其是模擬量信號線易受電磁干擾，需檢查屏蔽層是否單端接地）；
模塊與CPU背板總線連接是否到位（X20系統通過背板總線通信，若總線接觸不良會導致輸出模塊“假死”）。


二、邏輯與配置：軟件層面的“軟故障”

程序邏輯驗證：通過貝加萊Automation Studio軟件在線監控CPU程序，確認輸出通道的邏輯條件是否滿足。例如：DO模塊無輸出時，檢查對應的布爾變量是否被置為“1”（X20模塊通常以“1”為輸出激活狀態）；AO模塊無模擬量信號時，檢查輸出值是否在量程范圍內（如0-10V對應0-27648的數字量，超出范圍會被限制）。

模塊參數配置：X20輸出模塊需在軟件中正確配置參數（如AO模塊的量程類型：0-10V、4-20mA；DO模塊的脈沖模式/電平模式）。若配置錯誤（如將4-20mA輸出誤設為0-20mA），可能導致信號無法正常輸出。通過軟件“硬件配置”界面核對模塊訂貨號（如X20DO812對應8路數字量輸出）與參數是否匹配。

三、模塊與硬件故障：針對性處理

模塊自檢：X20模塊支持狀態指示燈診斷（通常為綠色/紅色LED）。若輸出模塊的“OK”燈不亮（常亮綠色為正常），可能是模塊硬件故障；若“ERR”燈亮紅（或閃爍），需根據手冊解讀錯誤代碼（如“持續紅燈”可能為過流保護觸發）。

替換測試：將疑似故障的輸出模塊（如DO812）替換為同型號正常模塊，若替換后輸出信號恢復，則原模塊損壞（常見于長期過載導致內部電路老化）；若仍無輸出，需排查CPU背板或總線擴展模塊（如X20BMxx背板）是否故障。

負載側檢查：確認輸出信號連接的負載（如繼電器線圈、閥門定位器）是否正常。例如：DO模塊輸出24V信號但繼電器不動作，可能是繼電器線圈斷路或觸點粘連；AO模塊輸出4-20mA但變頻器無響應，可能是變頻器模擬量輸入通道故障。
