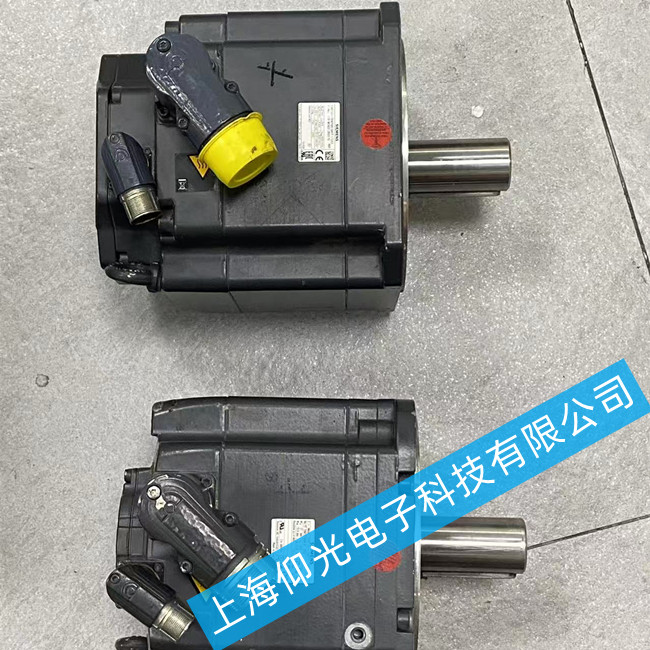

西門子伺服電機維修1FK7101-5AF7 1-1SA3編碼器故障維修
一、編碼器故障概述
西門子伺服電機1FK7101-5AF7 1-1SA3作為工業自動化領域的核心傳動裝置，其編碼器承擔著位置和速度反饋的關鍵功能。編碼器一旦出現故障，會導致伺服系統無法獲取準確的位置反饋，進而引發設備停機、精度下降等問題，嚴重影響生產效率和產品質量。
二、常見故障現象及原因分析
2.1 故障現象
信號丟失或不穩定：編碼器輸出信號中斷或脈沖異常，導致伺服系統無法正常控制
超速報警：常見報警代碼如F31115（過速）、F31135（編碼器故障）、F0790（信號異常）
位置偏差增大：電機運行過程中位置控制精度下降，出現震蕩或過流報警
編碼器零位丟失：增量式編碼器斷電后無法保持位置信息
2.2 故障原因
機械損傷：長期振動、過載運行導致編碼器內部齒輪磨損、碼盤破裂或軸承損壞。安裝不當或運輸過程中的碰撞也會造成編碼器內部精密結構損傷。
電氣故障：主要包括接線錯誤、電纜斷路或短路、電源電壓不穩定（5V或24V供電波動超過±10%）、電磁干擾等。編碼器信號線屏蔽層脫落或接地不良會引入干擾信號。
環境因素：灰塵、油污等污染物進入編碼器內部，影響光學元件的正常工作；環境溫度超過85℃或振動超過5g時，編碼器信號可能失真；濕度過大可能導致電路短路。
參數設置錯誤：驅動器與編碼器分辨率設置不匹配、編碼器類型選擇錯誤等參數配置問題。
西門子伺服電機維修故障：磁鐵爆鋼、磁鐵脫落、電機維修、卡死轉不動、編碼器磨損、碼盤/玻璃盤磨損破裂、電機發熱發燙、電機進水、電機運轉異常、高速運轉響聲、噪音大，剎車失靈、剎車片磨損、低速正常高速偏差、高速正常低速偏差、啟動報警、啟動跳閘、過載、過壓、過流、不能啟動、啟動無力、運行抖動、失磁、跑位、走偏差、輸出不平衡、編碼器報警、編碼器損壞、位置不準、一通電就報警、一通電就跳閘、驅動器伺服器報警代碼、燒線圈繞組、航空插頭損壞、原點位置不對，編碼器調試/調零位、更換軸承、軸承槽磨損、轉子斷裂，軸斷裂、齒輪槽磨損等故障維修。
