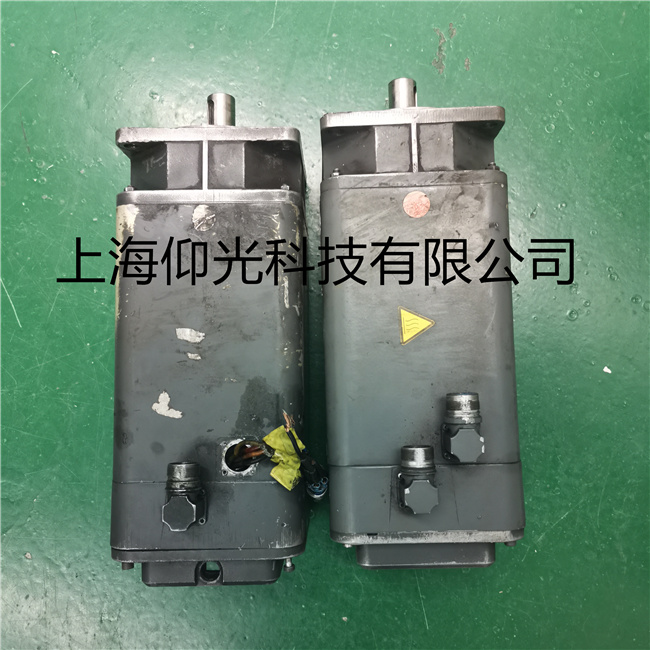

西門子伺服電機常見故障原因及維修：

西門子伺服電機常見故障原因及維修，西門子系統伺服電機啟動不轉維修,啟動報警、啟動跳閘、過載、過壓、過流、不能啟動維修

一、起動伺服電機前需做的工作有哪些
1）測量絕緣電阻（對低電壓電機不應低于0.5M）。
2）測量電源電壓，檢查電機接線是否正確，電源電壓是否符合要求。
3）檢查起動設備是否良好。
4）檢查熔斷器是否合適。
5）檢查電機接地、接零是否良好。
6）檢查傳動裝置是否有缺陷。
7）檢查電機環境是否合適，清除易燃品和其它雜物。

二、伺服電機軸承過熱的原因有哪些
電機本身：
1）軸承內外圈配合太緊。
2）零部件形位公差有問題，如機座、端蓋、軸等零件同軸度不好。
3）軸承選用不當。
4）軸承潤滑不良或軸承清洗不凈，潤滑脂內有雜物。
5）軸電流。

三、伺服電機三相電流不平衡的原因是什么
1）三相電壓不平衡。
2）電機內部某相支路焊接不良或接觸不好。
3）電機繞阻匝間短路或?qū)Φ叵嚅g短路。
4）接線錯誤。

四、怎么控制伺服電機速度快慢


伺服電機是一個典型閉環反饋系統，減速齒輪組由電機驅動，其終端（輸出端）帶動一個線性的比例電位器作位置檢測，該電位器把轉角坐標轉換為一比例電壓反饋給控制線路板，控制線路板將其與輸入的控制脈沖信號比較，產生糾正脈沖，并驅動電機正向或反向地轉動，使齒輪組的輸出位置與期望值相符，令糾正脈沖趨于為0，從而達到使伺服電機定位與定速的目的。


西門子伺服電機常見故障維修
．電機上電，機械運動異常快速(飛車)出現這種伺服整機系統故障:
此類故障，應在檢查位置控制單元和速度控制單元的同時，還應檢查：
①脈沖編碼器接線是否錯誤；
②脈沖編碼器聯軸節是否損壞；
③檢查測速發電機端子是否接反和勵磁信號線是否接錯。一般這類現象應由專業的電路板維修技術人員處理，負責可能會造成更嚴重的后果。

第二．電機上電，機械振蕩(加／減速時)引發此類故障的常見原因有：
①脈沖編碼器出現故障。此時應檢查伺服系統是否穩定，電路板維修檢測電流是否穩定，同時，速度檢測單元反饋線端子上的電壓是否在某幾點電壓下降，如有下降表明脈沖編碼器不良，更換編碼器；
②脈沖編碼器十字聯軸節可能損壞，導致軸轉速與檢測到的速度不同步，更換聯軸節；
③測速發電機出現故障。修復，更換測速機。維修實踐中，測速機電刷磨損、卡阻故障較多，此時應拆下測速機的電刷，用綱砂紙打磨幾下，同時清掃換向器的污垢，再重新裝好。

第三．主軸不能定向移動或定向移動不到位出現這種伺服整機系統故障:
此類故障,應在檢查定向控制電路的設置調整、檢查定向板、主軸控制印刷電路板調整的同時，還應檢查位置檢測器(編碼器)的輸出波形是否正常來判斷編碼器的好壞(應注意在設備正常時測錄編碼器的正常輸出波形，以便故障時查對)。
第四．坐標軸進給時振動:坐標軸進給時振動應檢查電機線圈、機械進給絲杠同電機的連接、伺服系統、脈沖編碼器、聯軸節、測速機。

第五．伺服電機出現NC錯誤報警:
NC報警中因程序錯誤，操作錯誤引起的報警。如FANUC6ME系統的Nc出現090.091報警，原因可能是：
①主電路故障和進給速度太低引起；
②脈沖編碼器不良；
③脈沖編碼器電源電壓太低(此時調整電源15V電壓，使主電路板的+5V端子上的電壓值在4.95-5.10V內)；
④沒有輸人脈沖編碼器的一轉信號而不能正常執行參考點返回。

第六.伺服系統報警:
伺服系統故障時常出現如下的報警號，如FANUC6ME系統的416、426、436、446、456伺服報警；STEMENS880系統的1364伺服報警；STEEMENS8系統的114、104等伺服報警，此時應檢查：
1、軸脈沖編碼器反饋信號斷線、短路和信號丟失，用示渡器測A、B相一轉信號，看其是否正常；
2、編碼器內部故障，造成信號無法正確接收，檢查其受到污染、太臟、變形等。
　　(1)西門子伺服電機維修之OH報警。

OH為速度控制單元過熱報警，發生這個報警的可能原因有：
　　①印制電路板上S1設定不正確。
　　②伺服單元過熱。散熱片上熱動開關動作，在驅動器無硬件損壞或不良時，可通過改變切削條件或負載，排除報警。
　　③再生放電單元過熱。可能是Q1不良，當驅動器無硬件不良時，可通過改變加減速頻率，減輕負荷，排除報警。
　　④電源變壓器過熱。當變壓器及溫度檢測開關正常時，可通過改變切削條件，減輕負荷，排除報警，或更換變壓器。
　　⑤電柜散熱器的過熱開關動作，原因是電柜過熱。若在室溫下開關仍動作，則需要更換溫度檢測開關。
　　(2)西門子伺服電機維修之FBAL報警。
