西門子觸摸屏常見故障維修方法：
1.觸摸屏顯示屏花屏無法顯示。

解決方案：查看電子顯示屏供電是否正常，是否有220V強電輸入，會不會偏低或者偏高。

2.觸摸屏電子顯示屏顯示不正常，模糊花屏之類的。

解決方案：LED控制卡參數設置是否正確，通訊線是否通訊正常，LED控制卡6V供電是否正常。

3.觸摸屏顯示屏部分屏體顯示不正常，如黑屏，花屏模糊。

解決方法：查看顯示異常的屏體電源是否正常工作，信號傳輸線故障;屏體單個模組故障。

4.觸摸屏顯示屏輸出的相關問題。

解決方案：檢測輸出接口到信號輸出IC的線路是否連接正常，看有沒有短路之類的。另外檢測輸出口的時鐘鎖存信號是否正常，會不會有信號不足的情況發生。

5.觸摸屏不準故障

故障分析處理

這種現象可能是電阻屏的校對有問題。

在下列情況下可運行屏幕校準程序：打開桌面上的觸摸屏 軟件校對程序。

1）第一次完成驅動軟件的安裝。

2）每次改變顯示器的分辨率或顯示模式后。

3）每次改變了顯示的顯示區域后。

4）每次調整了控制器的頻率后。

5）每次光標與觸摸點不能對應時。

校準后，校準后的數據被存放在控制器的寄存器內，所以每次啟動系統后無需再校準屏幕。

6.觸摸屏無響應

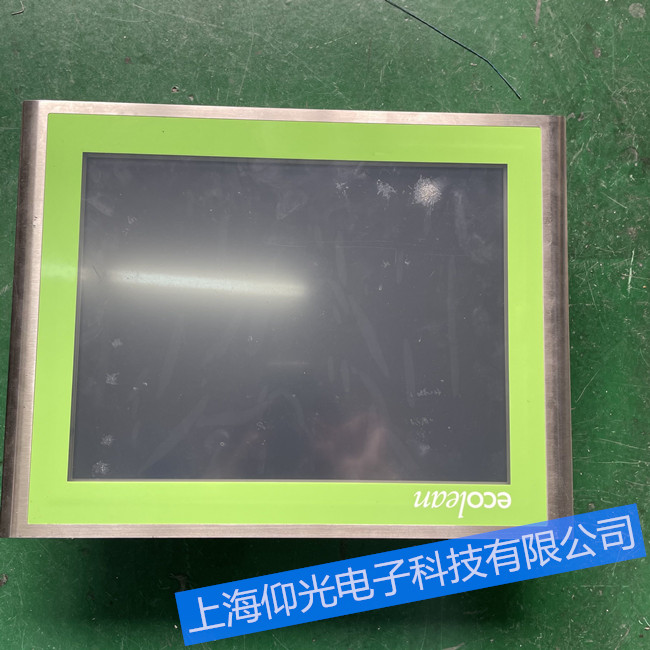

一臺觸摸屏不能工作，觸摸任何部位都無響應。

圖片
故障分析處理

首先檢查各接線接口是否出現松動，然后檢查串口及中斷號是否有沖突，若有沖突，應調整資源，避開沖突。再檢查觸摸屏表面是否出現裂縫，如有裂縫應及時更換。

如果上面的部分均正常，可用替換法檢查觸摸屏，先替換控制盒，再替換觸摸屏，最后替換主機。
