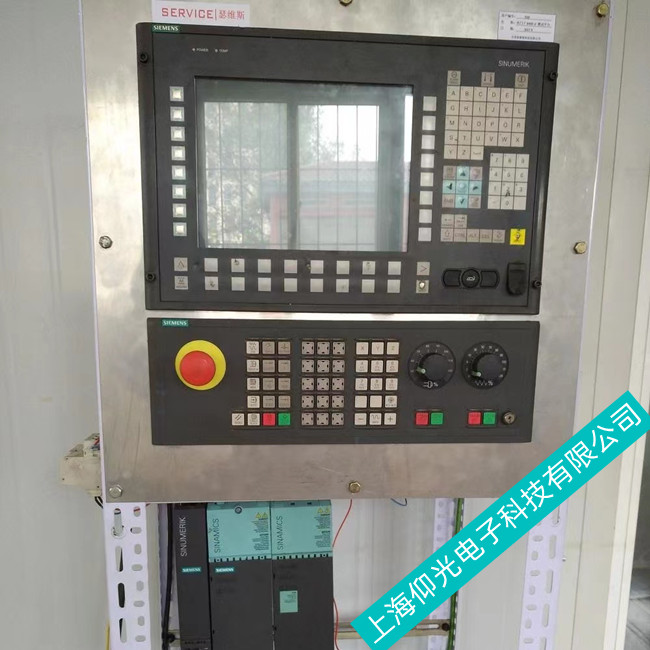

西門子802S數控系統常見報警故障及維修
如果監控燈閃爍頻率為1Hz， 則EPROM有故障。如果閃爍頻率為2Hz,則PLC有故障。
如以4Hz頻率閃爍，則保持電池報警,表示電壓已不足。表示操作面板的接口板03731 板有故障或CRT有故障。
1)電源接通后無基本畫面顯示
(a)電路板03840號板上無監控燈顯示
(b) 03840號電路板.上監控燈亮
@監控燈閃爍。如果監控燈閃爍頻率為1Hz,則EPROM有故障;如果閃爍頻率為2Hz, .
則PLC有故障;如以4Hz頻率閃爍，則保持電池報警，表示電壓已不足。
②監控燈左滅右亮。表示操作面板的接口板03731板有故障或CRT有故障。
③監控燈常亮。這種故障，通常的原因有: CPU有故障; EPROM有故障;系統總線(即
背板)有故障、電路板上設定有誤、機床數據錯誤、以及電路板(如存儲器板、耦合板、測
量板)的硬件有故障。
2) CRT上顯示混亂
(a)保持電池(鋰電池)電壓太低，這時一般能顯示出711號報警。
(b)由于電源板或存儲曾被拔出，從而造成存儲區混亂。這是-種軟故障, 只要將CNC
內部程序清除并重新輸入即可排除故障。
(c)電源板或存儲器板上的硬件故障造成程序顯示混亂。
(d)如CRT上顯示513號報警， 表示存儲器的容量不夠。
3)在自動方式下程序不能啟動
(a)如此時產生351號報警，表示CNC系統啟動之后，未進行機床回基準點的操作。
(b)系統處于自動保持狀態。
(c)禁止循環啟動。檢查PLC與NC間的接口信號Q64.3.
4)進給軸運動故障
(a)進給軸不能運動。造成此故障的原因有:
@操作方式不對;
②從PLC傳至NC的信號不正常;
③粒控板有故障(如03350，03325， 03315板有故障)。
④發生22號報警，它表示位置環未準備好。
⑤測量系統有故障。如產生108，118, 128，138 號報警，這是測量傳感器太臟引起的。
如產生104，114， 124， 134 報警，則位置環有硬件故障。
⑤CNC裝置輸至驅動單元的指令線極性錯誤。
(e) 103~133號報警。這是輪廓監控報警。速度環參數沒有最佳化或者KV系數太大。
(f) 105~135 號報警。位置漂移太大引起的。移量超過500mv， 檢查漂移補償參數
N230~N233。
5)主軸故障
如果實際主軸轉速超過所選齒輪的最高轉速，則產生225號報警;如主軸位置環監控發
生故障，則發生224號報警。
